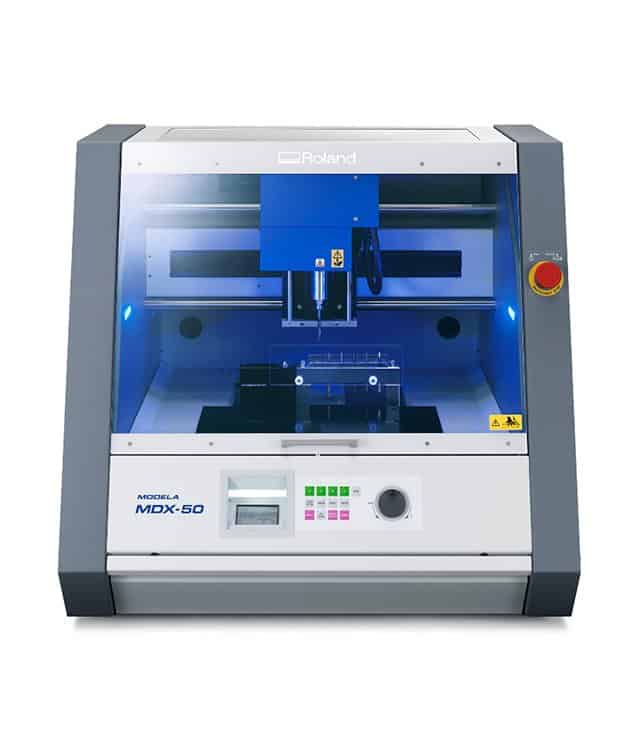

Roland MDX-50 Fresadora 3D

Ref: MDX-50

9.990,00 € +IVA

Roland MDX-50

La fresadora CNC MDX-50 es la solución de modelado ideal para la producción de tiradas cortas, prototipos, modelos de preproducción y muestras finales. La MDX-50 también es una tecnología eficaz complementaria para la impresión en 3D, ya que ofrece una increíble precisión mecánica (hasta 0,01 mm), un acabado superficial liso y compatibilidad con una amplia gama de materiales.

Fresadora 3D para prototipado rápido
Cambiador automático de cinco herramientas
Área de mecanizado: 400 x 305 x 135 mm
Prototipado impecable de alta precisión
Software CAM intuitivo incluido
Cuarto eje rotatorio opcional

Fresadora 3D con cambio automático de herramienta, hasta 6 posiciones.

Duplicado

Contenido del acordeón

Descripción

Duplicado

Especificaciones

MODELO		MDX-50
Material aceptable		Resinas como madera química y cera para modelar (no acepta metal)
Recorrido operativo		400 (X) × 305 (Y) × 135 (Z) mm
Tamaño de la pieza utilizable		400 (X) × 305 (Y) × 100 (Z) mm
Sistema conductor ejes XYZ		Motor por pasos
Velocidad de avance		eje X-Y: de 7 a 3.600mm/min eje Z: De 7 a 3.000mm/min
Resolución por software		0,001 mm/paso: RML-1 0,001 mm/paso: código NC
Resolución mecánica		0.01 mm/paso
Motor del roto		Motor CC sin escobillas
Rotación del rotor		De 4500 a 15000 rpm
Número de herramientas albergadas		6 (no obstante, una de las herramientas también se utiliza como pin de calibración)
Herramienta que puede instalarse	Diámetro del vástago: 6 mm, diámetro de la punta: 6 mm como máximo, longitud: De 30 a 90 mm Las herramientas con unos diámetros del vástago de 3 o 4 mm pueden utilizarse instalándolas en el soporte de la herramienta incluido.
Conexión		USB
Códigos de instrucción compatibles		RML-1, código NC
Requisitos de alimentación		CA de 100 a 240 V ±10%, 50/60 Hz (sobretensión categoría: II, IEC 60664-1), 1,2 A
Consumo eléctrico		Aprox. 95 W
Sonido operativo	Durante el funcionamiento	60 dB (A) (sin fresar)
	En modo de espera	45 dB (A) máx.
Dimensiones externas		760 (Anch.) × 900 (Prof.) × 732 (Alt.) mm
Peso		122 kg
Entorno de instalación	Uso en interiores a una altitud	Hasta 2000 m
	Temperatura	De 5 a 40°C
	Humedad	De 435 a 80%HR
	Grado de contaminación ambiental	2 (Según las especificaciones de IEC 60664-1)
	Sobretensión temporal a corto plazo	1440 V
	obretensión temporal a largo plazo	490 V
Artículos incluidos		Cable de alimentación, cable USB, manual, CD Software de Roland DG, pin de calibración, destornillador de punta hexagonal, llave hexagonal, llave, soportes de la herramienta (6 x 6 mm, 1 x 4 mm, 1 x 3 mm), posicionador de la herramienta, sensor Z0

Requisitos del sistema para el software incluido
OS	Windows 10, 8.1, 7 (versión de 32 o 64 bits)1,2,*3
CPU	La CPU mínima requerida para el sistema operativo
Memoria	La cantidad mínima de RAM necesaria para el sistema operativo
Unidad óptica	Unidad de CD-ROM
Tarjeta de vídeo y monitor	Se recomienda una pantalla de como mínimo 16 colores de bits y una resolución de 1024 × 768 o más (se recomienda utilizar una tarjeta de vídeo compatible con Open GL)

(*1) Este software es una aplicación de 32 bits, por lo que se ejecuta en WOW64 (Windows-on-Windows 64) cuando se ejecuta en versiones de 64 bits de los sistemas operativos de Windows.
(*2) Requiere Internet Explorer 8.0 o superior.
(*3) Las operaciones no se han verificado en entornos virtuales de Windows como Hyper-V y PC virtual

Duplicado

Características

Duplicado

Accesorios

Unidad del eje rotatorio (ZCL-50)
Material aceptable	Resinas como madera química y cera para modelar (no acepta metal)
Recorrido operativo	363 (X) × 305 (Y) × 125 (Z) mm A: ±2146680° (approximately ±5963 rotations)
Tamaño de la pieza utilizable	Elementos dentro del intervalo de un radio de 60 mm desde el centro de la rotación con una longitud de 380 mm
Piezas que pueden fijarse con el tornillo de banco central giratorio	Grosor: de 10 a 65 mm o diámetro de 20 a 68 mm
Velocidad operativa	A: 15 rpm como máximo
Resolución mecánica	0,0225/paso (medio paso)
Dimensiones externas	578 (Anch.) x 190 (Prof.) x 128 (Alt.) mm
Peso	7 kg
Artículos incluidos	Barra de detección, tornillos con tuerca, manual del usuario.

CONSUMIBLES

Elemento	Modelo	Descripción
Square end-mills	ZHS-100	Acero alta velocidad día. 1 3 (l) × 6 (d) × 50 (L) × 2NT
	ZHS-200	Acero alta velocidad día. 2 6 (l) × 6 (d) × 50 (L) × 2NT
	ZHS-300	Acero alta velocidad día. 3 10 (l) × 6 (d) × 50 (L) × 2NT
	ZHS-400	Acero alta velocidad día. 4 12 (l) x 6 (d) × 50 (L) × 2NT
	ZHS-500	Acero alta velocidad día. 5 15 (l) × 6 (d) × 55 (L) × 2NT
	ZHS-600	Acero alta velocidad día. 6 15 (l) × 6 (d) × 55 (L) × 2NT
	ZHS-3015	Acero alta velocidad día. 3 15 (l) x 6 (d) x 50 (L) x 2NT, incluye 2 u.
Herramientas para acabado de punta redonda	ZCB-150	Carburo cementado R1,5 25 (l) × 2,4 (Lc) × 65 (L) × 6 (d) × 2NT
	ZCB-200	Carburo cementado R2 25 (l) × 3,2 (Lc) × 70 (L) × 6 (d) × 2NT
	ZCB-300	Carburo cementado R3 30 (l) × 4,8 (Lc) × 80 (L) × 6 (d) × 2NT

*Unidades: mm, día. = diámetro del canal, R = radio del canal, Lc = longitud de corte, l = longitud del canal, d = diámetro del mango, L = longitud total, NT = número de canales.

Elemento	Modelo	Descripción
Cera de modelado	ZW-200	10 piezas
Madera química	ZSM-SX	5 piezas
Cinta adhesiva de doble cara	AS-10	10 hojas

Elemento	Modelo	Descripción
Unidad de	ZS-50-6	Incl. correa del rotor y pinza de 6mm de diametro.
Unidad de	ZS-50-1/4	Incl. correa del rotor y pinza de 6,35 mm de díiametro.
Pinza	ZC-50-6	dia. 6mm
Pinza	ZC-50-1/4	dia. 6.35mm
Soportes de la herramienta	ZH-6	Mango de la herramienta para día. 6 mm, para ZS-50-6 y ZC-50-6
	ZH-4	Tool shank for dia. 4mm, for ZS-50-6 and ZC-50-6
	ZH-3	Mango de la herramienta para día. 3mm, para ZS-50-6 y ZC-50-6
	ZH-1/4	Mango de la herramienta para día. 6,35 mm, para ZS-50-1/4 y ZC-50-1/4
	ZH-1/8	Mango de la herramienta para día. 3,175 mm, para ZS-50-1/4 y ZC-50-1/4
